Les principales formes et dimensions de l’acier

Les barres en acier sont fournies sous plusieurs formes, certaines sont beaucoup plus utilisées que d’autre.

Cornière asymétrique :

cornière assymétrique

La longueur à l’achat est d’environ 6 m.

h * b (mm) e (mm)
30 * 20 3, 4 ou 5
35 * 20 3 ou 5
40 * 20 3, 4 ou 5
40 * 25 4 ou 5
45 * 30 4 ou 5
50 * 30 4, 5 ou 6
60 * 30 5 ou 6
60 * 40 5, 6 ou 7
65 * 50 5, 6, 7 ou 8
70 * 50 5, 6, 7 ou 8
75 * 50 5, 6, 7 ou 8
80 * 40 5, 6, 7 ou 8

Cornière symétrique :

Pour une cornière symétrique, d’après le précédent schéma, on a h=b.

h (mm) e (mm)
20 3 ou 4
25 3, 4 ou 5
30 3, 4 ou 5
35 3, 4 ou 5
40 4, 5 ou 6
45 4, 5 ou 6
50 4, 5, 6, 7 ou 8
60 5, 6, 7, 8 ou 10
70 6, 7, 8 ou 10
80 8, 10 ou 12
90 8, 9, 10 ou 12
100 8, 10, 12 ou 15

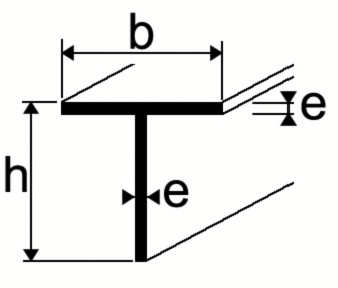

Profilés en T :

49_corniere_profil_t

h (mm) b (mm) e (mm)
30 35 4
35 40 4.5
40 45 5

Il en existe principalement où h=b.

h (mm) e (mm)
20 3
25 3.5
30 4
35 4.5
40 5
45 5.5
50 6
60 7
70 8
80 9
100 11
120 13

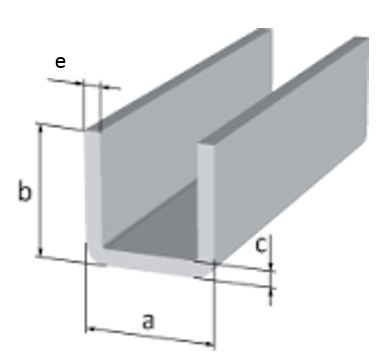

Profilé en U :

profilé en u

a (mm) b (mm) c (mm) e (mm)
80 45 5 8
100 50 5.5 8.5
130 55 6 9.5
15 65 7 10.2
175 70 7.5 10.7
200 75 8 11.5
220 80 8 12.5
250 85 9 13.5
270 95 9 14.5
300 100 9.5 16

Poutrelles IPE :

poutrelles_he

C(mm) D (mm) B (mm) A (mm)
80 46 3.8 5.2
100 55 4.1 5.7
120 64 4.4 6.3
140 73 4.7 6.9
160 82 5 7.4
180 91 5.3 8
200 100 5.6 8.5
220 110 5.9 9.2
240 120 6.2 9.8
270 135 6.6 12.2
300 150 7.1 10.7
330 160 7.5 11.5
360 170 8 12.7
400 180 8.6 13.5
450 190 9.4 14.6

Tube « gaz » :

Dénomination Diamètre extérieur (mm) Épaisseur moyenne (mm)
1/8 10.2 2
1/4 13.5 2.35
3/8 17.2 2.35
1/2 21.3 2.65
3/4 26.9 2.65
1 33.7 3.25
1 1/4 42.4 3.25
1 1/2 48.3 3.25
2 60.3 3.65
2 1/2 76.1 3.65
3 88.9 4.05
3 1/2 101.6 4.05
4 114.3 4.5

2 réflexions sur “Les principales formes et dimensions de l’acier

  1. Bonjour,

    Je voulais juste un renseignement. Je suis à la recherche de rail U inoxydable pour des petits bricolages. J’aurais besoin de bout de 20 cm d’un profilé comme celui la 100 x 50 x 5.5 x 8.5. Ou est ce que je pourrais m’en procurer? J’ai cherché dans tous les magasins de bricolage et de matériaux de construction sans le moindre succès.

    Je vous remercie par avance et vous souhaite une excellente journée.
    Cordiales salutations.
