Il existe toutes sortes de rondelles. Les plus utilisées sont répertoriées dans cet article.

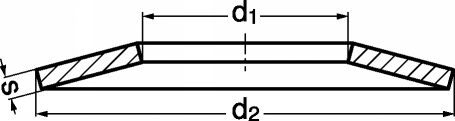

Rondelle Belleville :
Les rondelles Belleville sont des ressorts coniques chargés axialement. Elles permettent de réaliser des ressorts peu encombrants sous de fortes charges ainsi qu’un très bon frein d’écrou. Suivant le but recherché, on les utilises :
- Seules
- Empilées dans le même sens (ce montage réalise l’addition des charges élémentaires)
- Empilées en sens contraire (ce montage réalise l’addition des flèches élémentaires)
- En montage mixte (on obtient à la fois l’addition des charges et des flèches élémentaires)
La course de travail d’une rondelle Belleville doit être au maximum égale aux trois quarts de la course.
La force axiale d’une rondelle Belleville est sensiblement proportionnelle à la course.
| Diamètre d1 (mm) | Diamètre d2 (mm) | Épaisseur s (mm) | Charge (N) |
|---|---|---|---|
| 8 | 20 | 0.8 | 750 |
| 10 | 25 | 0.9 | 950 |
| 12 | 31.5 | 1.2 | 1600 |
| 14 | 35 | 1.8 | 4000 |
| 16 | 40 | 2 | 5300 |
| 18 | 45 | 2.5 | 9500 |
| 20 | 50 | 2 | 4800 |
| 25 | 50 | 2.5 | 9000 |
| 30 | 63 | 3 | 12000 |
| 40 | 83 | 4 | 23000 |
| 50 | 100 | 5 | 37000 |
| 60 | 125 | 6 | 53000 |

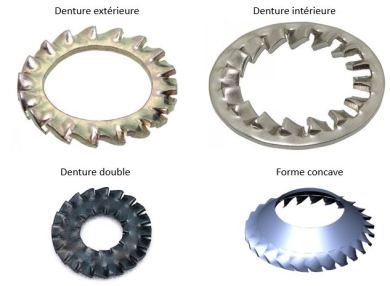

Les rondelles à dents :
Le freinage est obtenu grâce à l’élasticité des dents. L’efficacité de ce freinage est augmentée du fait de l’incrustation des arêtes dans les pièces à freiner.
Ces rondelles permettent d’obtenir un très bon freinage et de contacts électriques très convenables. Il en existe 4 sortes :
- Les rondelles à denture extérieure sont utilisées normalement avec un écrou ou une vis hexagonale
- Les rondelles à denture intérieure sont utilisées avec un écrou (ou une vis) à surplat réduit ou si la surface de la pièce est irrégulière ou encore si l’on recherche une bonne esthétique.
- Les rondelles à double denture conviennent particulièrement pour les assemblages comportant des trous de passage oblongs ou de diamètre beaucoup plus grands que ceux des vis utilisées.
- Les rondelles à forme concave permettent le freinage des vis à tête fraisée.
| Diamètre vis (mm) | Diamètre intérieure (mm) | Diamètre extérieur denture simple (mm) | Diamètre extérieur denture double (mm) | Diamètre extérieur forme concave (mm) |
|---|---|---|---|---|
| 5 | 5.2 | 9.5 | 17.5 | 10 |
| 6 | 6.2 | 11 | 18.5 | 12 |
| 8 | 8.3 | 14 | 23 | 16 |
| 10 | 10.3 | 17.5 | 26 | 19 |
| 12 | 12.4 | 21 | 30 | 24 |
| 14 | 14.5 | 24 | 33 | |
| 16 | 16.5 | 27 | 36 | |
| 18 | 18.5 | 30 | ||
| 20 | 20.5 | 33 | ||
| 22 | 22.8 | 37 | ||
| 24 | 24.8 | 39 | ||
| 27 | 27.8 | 44 | ||
| 30 | 30.8 | 48 |

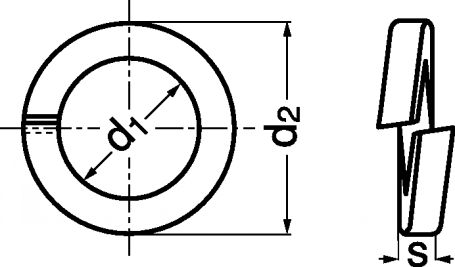

Les rondelles grower :
Le freinage est obtenu grâce à l’élasticité de la rondelle. L’efficacité de ce freinage est augmentée du fait de l’incrustation des bords relevés dans l’écrou (ou la tête de la vis) et dans la pièce.
| Diamètre d1 (mm) | Diamètre d2 (mm) | Épaisseur s (mm) |
|---|---|---|
| 3 | 5.4 | 1 |
| 4 | 7.5 | 1.5 |
| 5 | 8.5 | 1.5 |
| 6 | 10.6 | 2 |
| 8 | 14 | 2.5 |
| 10 | 17 | 3 |
| 12 | 21 | 3.5 |
| 14 | 24 | 4 |
| 16 | 26 | 4 |
| 18 | 30 | 5 |
| 20 | 32 | 5 |
| 22 | 34 | 5 |
| 24 | 38 | 6 |
| 27 | 42 | 6 |
| 30 | 47 | 7 |
| 33 | 50 | 7 |
| 36 | 55 | 8 |
| 39 | 58 | 8 |

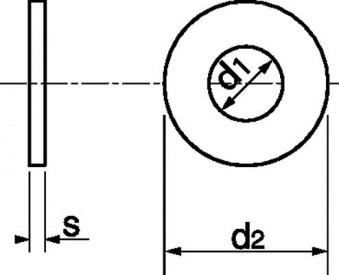

Les rondelles plates :
| Diamètre d1 (mm) | Diamètre d2 (mm) | |||
|---|---|---|---|---|
| Série étroite (Z) | Série moyenne (M) | Série large (L) | Série très large (LL) | |
| 2.5 | 5 | 7 | 10 | 12 |
| 3 | 6 | 8 | 12 | 14 |
| 4 | 8 | 10 | 14 | 16 |
| 5 | 10 | 12 | 16 | 20 |
| 6 | 12 | 14 | 18 | 24 |
| 8 | 16 | 18 | 22 | 30 |
| 10 | 20 | 22 | 27 | 36 |
| 12 | 24 | 27 | 32 | 40 |
| 14 | 27 | 30 | 36 | 45 |
| 16 | 30 | 32 | 40 | 50 |
| 18 | 32 | 36 | 45 | 55 |
| 20 | 36 | 40 | 50 | 60 |
| 22 | 40 | 45 | 55 | 65 |
| 24 | 45 | 50 | 60 | 70 |
| 27 | 48 | 55 | 65 | 75 |
| 30 | 52 | 60 | 70 | 80 |
| 33 | 65 | 75 | 85 | |
| 36 | 70 | 80 | 90 | |
